Topfmagnet mit Bohrung und Senkung: Der vollständige Kaufratgeber

Zusammenfassung

Ein Topfmagnet mit Bohrung und Senkung ist ein Neodym- oder Ferrit-Dauermagnet in einem Stahlgehäuse, bei dem die zentrale Bohrung kegelförmig angesenkt ist, sodass ein Senkkopf-Schienenbolzen oder eine Senkkopfschraube bündig mit der Magnetoberfläche abschließt. Dank dieser Konstruktion lässt sich die maximale Haftfläche vollständig nutzen, während die Befestigung verdeckt und flächenbündig bleibt. Topfmagnete mit Senkbohrung eignen sich für ein breites Spektrum an Anwendungen - von der Werkzeughalterung in der Werkstatt bis zur unsichtbaren Montage im Möbel- und Ladenbau.

Das Wichtigste auf einem Blick

1. Die Senkung ermöglicht eine versenkte, bündige Verschraubung, die die aktive Haftfläche des Magneten nicht verringert.
2. Neodym-Topfmagnete (NdFeB) liefern deutlich höhere Haftkräfte als Ferrit-Topfmagnete gleicher Baugröße.
3. Die Güte N42 steht für eine besonders hohe Remanenz und ist für anspruchsvolle Halteanwendungen die erste Wahl.
4. Topfmagnete mit Senkbohrung sind auch als Scheibenmagnet-Variante (ohne Stahlgehäuse) erhältlich - beide Bauformen unterscheiden sich in Haftkraft und Einsatzbereich.
5. Für Sonderwünsche hinsichtlich Größe, Güte oder Beschichtung gibt es oft individuelle Lösungen beim Fachhandel.

Grundlagen

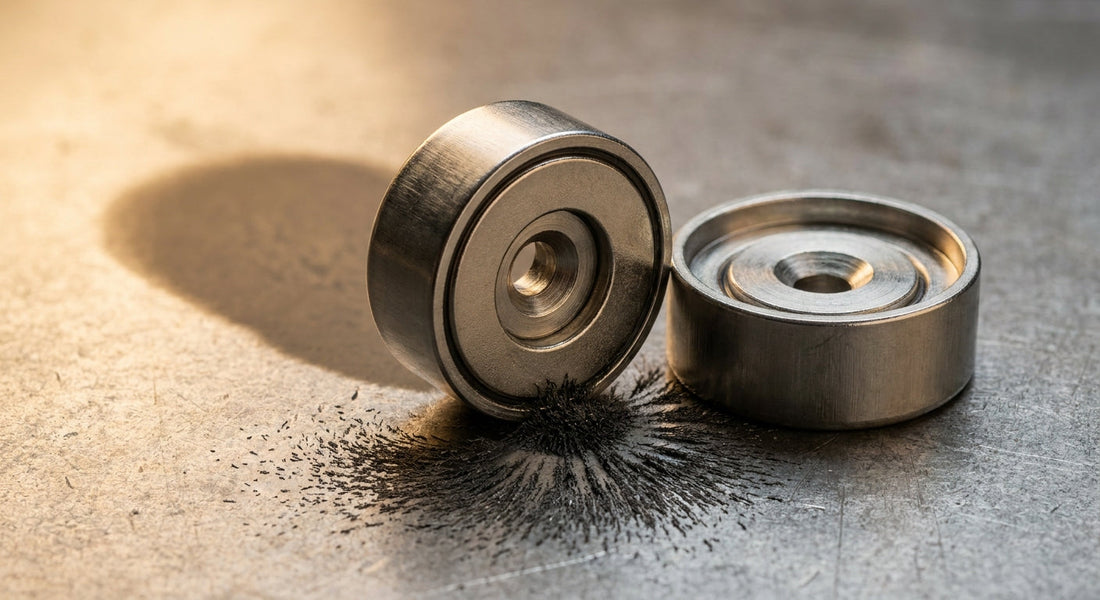

Ein Topfmagnet - in der Fachsprache auch Flachgreifer oder Pot Magnet genannt - besteht aus einem magnetisierten Kern, der in ein flaches Stahlgehäuse (den "Topf") eingebettet ist. Das Gehäuse lenkt den Magnetfluss so, dass er sich an der Polfläche konzentriert. Dadurch erreicht ein Topfmagnet bei gleichem Kernvolumen eine deutlich höhere Haftfläche gegenüber einem unbehausten Magneten. Das Grundprinzip ähnelt dem eines magnetischen Kreises: Das Metall des Gehäuses dient als Flussleiter und schirmt gleichzeitig die Rückseite des Magneten magnetisch ab.

Die Bohrung in der Mitte des Topfmagneten dient der mechanischen Befestigung. Ohne Senkung ragt ein gewöhnlicher Schraubenkopf über die Polfläche hinaus und verhindert den satt anliegenden Kontakt zum Haftgrund - was die nutzbare Haftkraft erheblich mindert. Durch die Senkung (einen kegelförmig erweiterten Einlauf der Bohrung) versinkt der Schraubenkopf vollständig im Material. Das Ergebnis: eine plan abschließende Haftfläche und damit die volle, im Datenblatt angegebene Haftkraft.

Als Magnetwerkstoff kommt heute überwiegend Neodym-Eisen-Bor (NdFeB) zum Einsatz, das mit Abstand den stärksten kommerziell verfügbaren Permanentmagneten darstellt. Alternativ werden Topfmagnete mit Hartferrit-Kern gefertigt, die günstiger, schwerer und weniger temperaturempfindlich sind, jedoch bei gleicher Baugröße nur etwa ein Fünftel der Haftkraft von Neodym-Magneten erreichen. Wer mehr über den Aufbau von Permanentmagneten erfahren möchte, findet eine fundierte Übersicht im entsprechenden Wikipedia-Artikel zu Permanentmagneten.

Ein nützlicher interner Vergleich lohnt sich: Topfmagnete ohne Senkbohrung, etwa der Neodym Topfmagnet N40 Ø16x5mm ohne Gewinde, eignen sich für Anwendungen, bei denen der Magnet geklebt oder anderweitig fixiert wird - die Senkbohrung-Variante ist immer dann die richtige Wahl, wenn eine kraftschlüssige Schraubbefestigung gefragt ist.

Topfmagnete mit Senkbohrung im Vergleich

Die folgende Tabelle stellt die wichtigsten Bauformen und Ausführungsmerkmale gegenüber, damit die Entscheidung für die passende Variante einfacher fällt.

Merkmal	Neodym-Topfmagnet mit Senkbohrung (N40/N42)	Ferrit-Topfmagnet mit Senkbohrung	Neodym-Scheibenmagnet mit Senkbohrung
Magnetwerkstoff	NdFeB (Neodym-Eisen-Bor)	Hartferrit (Bariumferrit)	NdFeB
Gehäuse	Stahlgehäuse (Topfbauweise)	Stahlgehäuse (Topfbauweise)	Kein Gehäuse
Typische Güte	N40, N42	Y30, Y35	N35 bis N52
Relative Haftkraft	Sehr hoch	Mittel (ca. 20-25 % von Neodym)	Hoch, aber ohne Flusskonzentration
Temperaturfestigkeit	bis ca. 80 °C (Standardausführung)	bis ca. 250 °C	bis ca. 80 °C (Standardausführung)
Korrosionsbeständigkeit	Beschichtung nötig (Ni, Zn, Epoxy)	Hoch (intrinsisch)	Beschichtung nötig
Montageart	Senkkopfschraube bündig	Senkkopfschraube bündig	Senkkopfschraube bündig
Typisches Preissegment	Mittel bis hoch	Niedrig bis mittel	Niedrig bis mittel
Bevorzugte Anwendungen	Werkzeughalter, Türfeststeller, Vorrichtungen	Feuchträume, Hochtemperaturbereich	Leichte Halteaufgaben, Bastelbereich

Kaufberatung

Wer einen Topfmagneten mit Senkbohrung kaufen möchte, steht vor mehreren Entscheidungen: Welche Größe ist nötig? Welche Güte wird benötigt? Welches Gewinde passt zur geplanten Schraubenverbindung? Die folgenden Tipps helfen dabei, schnell zum richtigen Produkt zu gelangen.

Tipps vor dem Kauf

1. Haftkraft als Ausgangspunkt wählen: Ermitteln Sie das maximale Gewicht oder die Haltekraft, die der Magnet dauerhaft aufnehmen soll, und wählen Sie dann einen Topfmagneten, dessen Nennhaftkraft mindestens doppelt so hoch liegt - denn in der Praxis wirken oft Scherkräfte, und die Oberflächen sind selten ideal glatt.

2. Durchmesser und Bauhöhe prüfen: Der verfügbare Einbauraum bestimmt die Außenabmessungen. Größere Durchmesser bedeuten fast immer mehr Haftkraft. Für mittlere Anforderungen bietet sich beispielsweise der Neodym Topfmagnet M4 N40 Ø20x6mm an, der sich in vielen Standardanwendungen bewährt.

3. Güte N40 oder N42 wählen: Für die meisten Halteanwendungen ist die Güte N40 ausreichend. Wer auf kleinstem Raum maximale Kraft benötigt, greift zur Güteklasse N42 - der Unterschied in der Remanenz beträgt nur wenige Prozent, kann bei beengten Verhältnissen aber entscheidend sein.

4. Gewindegröße der Senkbohrung beachten: Topfmagnete mit Senkbohrung werden ohne Innengewinde geliefert - die Schraube wird von der Haftseite durch die Bohrung geführt und greift in das Gegenstück (Holz, Metall, Kunststoff). Wenn ein Innengewinde gewünscht wird, sind das separate Bauformen. Für schwere Lasten empfiehlt sich der Neodym Topfmagnet M6 N40 Ø42x9mm mit entsprechend dimensionierter Befestigung.

5. Beschichtung und Umgebungsbedingungen abklären: Standard-Neodym-Topfmagnete werden vernickelt geliefert und sind für trockene Innenräume geeignet. In feuchten Umgebungen oder bei chemischer Exposition empfiehlt sich eine Zink- oder Epoxidbeschichtung - oder der Wechsel zu einem Hartferrit-Topfmagneten. Für Anwendungen, bei denen Korrosionsschutz zweitrangig ist und es auf maximale Haftkraft ankommt, sind die Neodym Topfmagnete mit M5-Innengewinde Ø25x7mm eine leistungsstarke Option.

Pflege und Anwendung

Ein Topfmagnet mit Senkbohrung ist ein robustes Bauteil, das bei sachgemäßem Umgang viele Jahre zuverlässig arbeitet. Die Nickel- oder Zinkbeschichtung schützt den empfindlichen Neodym-Kern vor Oxidation - mechanische Beschädigungen der Oberfläche sollten daher vermieden werden.

Wichtige Hinweise für Montage und Betrieb:

• Die Polfläche des Magneten muss vollflächig und sauber am Haftgrund anliegen - auch dünne Schmutzschichten oder Farbaufträge reduzieren die Haftkraft spürbar.
• Beim Einsetzen der Senkkopfschraube darauf achten, dass das Anzugsmoment nicht überschritten wird, da der Stahl des Topfes bei zu starkem Anziehen verformen kann.
• Nie zwei Topfmagnete unkontrolliert aufeinandertreffen lassen - die Anziehungskraft kann die Beschichtung sprengen und zu Verletzungen führen.
• Vor der Montage den Haftgrund auf ferromagnetische Eigenschaften prüfen: Edelstahl (austenitisch) ist meist nicht magnetisch, gewöhnlicher Stahl und Gusseisen hingegen sehr gut geeignet.
• Temperaturen oberhalb von 80 °C dauerhaft vermeiden - oberhalb dieser Grenze kann sich die Magnetisierung irreversibel verringern (gilt für Standardausführungen in N40/N42).
• Topfmagnete nicht in der Nähe von Herzschrittmachern, Kreditkarten oder anderen magnetempfindlichen Geräten lagern oder einsetzen.
• Kinder fernhalten: Starke Magnete können bei Verschlucken lebensbedrohlich sein.

FAQ

Welche Haftkraft haben Topfmagnete mit Bohrung und Senkung?

Die Haftkraft hängt in erster Linie vom Durchmesser, der Güte des Magnetwerkstoffs und der Qualität des Kontakts zur Haftfläche ab. Kleine Neodym-Topfmagnete mit Senkbohrung (Ø16 mm) erreichen typischerweise Haftkräfte im Bereich von 10 bis 20 kg, während größere Ausführungen (Ø42 mm) in der Güteklasse N40 Werte von 60 kg und mehr erzielen können. Diese Werte gelten stets für direkten, sauberen Stahlkontakt unter senkrechter Zugbelastung. Bei Scherkräften oder lackierten Oberflächen sinkt die effektive Haftkraft deutlich.

Wie wird ein Topfmagnet mit Senkung montiert?

Die Montage ist einfach: Der Magnet wird mit der Polfläche (Haftseite) nach vorne auf den gewünschten Untergrund aufgesetzt oder in eine Aussparung eingelegt. Anschließend wird eine Senkkopfschraube - typischerweise M3, M4 oder M5 - von der Rückseite durch die Bohrung geführt und in das Gegenstück eingedreht. Der Senkkopf versinkt dabei bündig in der Senkung, sodass die Haftfläche glatt und ungehindert bleibt. Bei der Montage in Holz empfiehlt sich eine Holzdübelscheibe oder eine eingelassene Mutter auf der Rückseite, um ausreichend Halt zu gewährleisten.

Was ist der Unterschied zwischen einem Topfmagneten mit Senkbohrung und einem mit Gewindebohrung?

Bei einem Topfmagneten mit Senkbohrung wird die Schraube von der Haftseite durch die kegelförmig angesenkte Bohrung hindurchgeführt und greift in den Untergrund. Die Haftfläche bleibt dadurch plan. Bei einem Topfmagneten mit Gewindebohrung (Innengewinde) wird eine Schraube oder ein Bolzen von der Rückseite eingedreht, um den Magneten an einer Konstruktion zu befestigen - die Polfläche bleibt vollständig frei. Beide Bauformen erfüllen unterschiedliche Montageaufgaben und sind je nach Einbausituation zu bevorzugen.

Worin unterscheidet sich ein Neodym-Scheibenmagnet mit Senkbohrung von einem Topfmagneten mit Senkbohrung?

Ein Neodym-Scheibenmagnet mit Senkbohrung ist ein unbehaustes, flaches Scheibenmagnet mit einer zentralen Senkbohrung. Ihm fehlt das Stahlgehäuse des Topfmagneten, das den Magnetfluss konzentriert. Deshalb ist die Haftkraft eines Scheibenmagneten bei gleichem Außendurchmesser geringer als die eines Topfmagneten - dafür ist der Scheibenmagnet flacher und leichter. Für Anwendungen, bei denen maximale Kraft auf kleinstem Raum gefragt ist, ist der Topfmagnet die überlegene Wahl. Der Scheibenmagnet eignet sich besser

Fachlich geprüft von Trendisland.de auf Basis langjähriger Praxiserfahrung in diesem Bereich.
